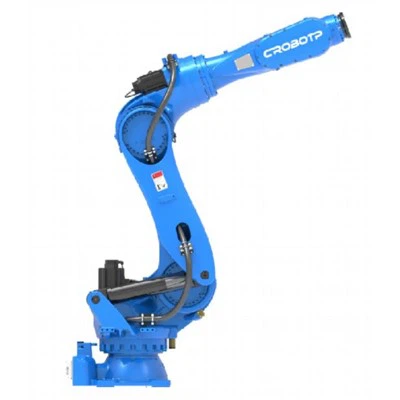

Ang mga pasiuna nga mga bahin sa robot
CRP - ra49a-07 (T3) labi na nga gipahiangay alang sa produksiyon ug aplikasyon sa PCB board industriya. Gi-apply kini sa proseso sa pag-load ug pag-unload sa industriya sa PCB board. Aron mapahiangay sa industriya sa PCB, CRP Robot nga adunay light weight. Ang yano nga aplikasyon, ang taas nga tulin ug sa ubos nga gasto gilansad aron matubag ang mga panginahanglan sa mga kustomer alang sa mga robot.
Mga functional nga bahin
- Ang Axis 2 nagsagop direkta nga konektado nga istruktura aron epektibo nga mapaayo ang katukma:
- Ang motor ug reducer nga nagsagop sa koneksyon sa spline nga mahimong labi ka lig-on
- Ang pagsagop sa naandan nga istraktura aron epektibo nga malikayan ang pagpanghilabot ug pagtagbo sa panginahanglan sa aplikasyon sa pig-ot nga wanang;
- Compact nga istruktura ug gamay nga gidaghanon
- Kahayag nga gibug-aton ug tulin nga tulin
Robot nga mga teknikal nga mga parameter sa lawas
|
Modelo |
CRP - ra49a-07 (T3) |
|
|
Porma sa bukton |
Vertical nga daghang mga lutahan |
|
|
Degree sa kagawasan |
6 axis |
|
|
Maximum payload |
7kg |
|
|
MAXIMUM |
Axis 1 |
/ |
|
Axis 2 |
-135℃~ 100 degree |
|
|
Axis 3 |
-62℃~ 180 degree |
|
|
Axis 4 |
/ |
|
|
Axis 5 |
-125℃~ 125 degree |
|
|
Axis 6 |
/ |
|
|
Labing kadaghan nga tulin |
Axis1 |
/ |
|
Axis 2 |
297.5℃/ s |
|
|
Axis 3 |
426.5 Degree / S |
|
|
Axis 4 |
/ |
|
|
Axis 5 |
450℃/ s |
|
|
Axis 6 |
/ |
|
|
Tugoti nga torsi |
Axis 4 |
/ |
|
Axis 5 |
6.2N.m |
|
|
Axis 6 |
/ |
|
|
Gitugotan nga higayon sa inertia |
Axis 4 |
/ |
|
Axis 5 |
0.38kg |
|
|
Axis 6 |
/ |
|
|
Balikbalik nga katukma sa posisyon |
± 0.03mm |
|
|
Labing kadaghan nga pag-abut sa layo |
876mm |
|
|
Ang gibug-aton sa lawas sa robot |
37kg |
|
|
Mode sa pag-install |
Pag-mount sa pag-mount |
|
|
Saba nga lebel |
75db (a) |
|
|
Interface sa lawas |
Gitagana io |
19Pin |
|
Gipreserbar nga Gas |
2 * φ6mm |
|
|
Palibot sa pag-instalar |
Ambient temperatura |
0 ~ 45 degree |
|
Paryente nga kaumog |
20% ~ 80% RH (Wala'y Condensation) |
|
|
Pag-ukol |
Ubos sa 0.5g |
|
|
Ang uban |
Ang pag-instalar sa robot kinahanglan nga layo sa: Flammable |
|
|
IP Level |
IP54, pulso ip67 |
|
|
Mga Tampok sa Kaayohan |
Ang compact nga istruktura, taas nga tulin, taas nga katukma, taas nga pagpalapad ug dali nga operasyon |
|
| Aplikasyon | Ang RCB Transport Special Machine | |
|
Concice Cabinet Configuration |
G11 |
|
Diagram sa Interace Interace
Diagram sa motion range
FAQ
Q: Unsa ang mga nag-unang aplikasyon sa Crp Gagmay 3 - Axis Candling Robot (CRP-RA09A-07 (T3))?
A: Ang CRP - ra49a-07 (T3) ang panguna nga gidisenyo alang sa mga aplikasyon sa produksiyon sa PCB nga mga materyales. Nahimamat ang gipangayo sa industriya alang sa episyente ug tukma nga materyal nga pagdumala, paghimo niini nga usa ka sulundon nga kapilian alang sa mga tiggama sa PCB nga nagtinguha sa pagpalambo sa ilang mga kapabilidad sa autas.
Q: Giunsa pagsiguro sa kini nga robot nga taas ang -}}}}
A: The robot's second axis utilizes a direct-connect structure, which effectively reduces transmission errors and significantly improves operating accuracy. Dugang pa, ang motor ug reducer mogamit usa ka koneksyon sa spline alang sa labi ka lig-on nga paghatud sa gahum, dugang nga pagsiguro sa katukma sa robot sa pagdumala.
Q: Giunsa ang CrP {{0} Ra09a-07 (T3) nga gihimo sa mga nakaguba nga mga wanang?
A: Ang CRP - ra49a -}}}} 07 (T3) adunay usa ka naandan nga istruktura nga epektibo nga likayan ang pagpanghilabot sa naglibot nga kagamitan. Ang gidak-on niini nga gidak-on nagtugot alang sa flexible nga operasyon bisan sa mga na-confine nga mga wanang, hingpit nga nagtagbo sa mga palibot sa space-cindnined nga produksiyon sa industriya sa PCB.
Q: Unsa ang mga bentaha sa gasto sa kini nga robot itandi sa uban pang susama nga mga produkto?
A: Ang CRP - Ra09a -} 07 (T3) usa ka gaan nga gasto. Gipasimple niini ang proseso sa aplikasyon ug gitangtang ang dili kinahanglan nga komplikado nga mga gimbuhaton ug istruktura. Kon samtang gisiguro ang taas nga - Speed ug High-Fecrision Operation, epektibo nga pagkunhod sa mga gasto sa produkto ug nagtanyag mga kustomer nga usa ka mas maayo nga kantidad alang sa salapi.
Q: Giunsa ang gibug-aton sa "kusog nga gibug-aton sa robot ug taas nga tulin" nga mga kinaiya nga makabenepisyo sa aktuwal nga produksiyon?
A: Ang linggan nga laraw naghimo sa CRP - Ra09a-07 (T3) nga labi ka dali, nga nagtugot sa paspas nga pagpadali ug pag-abusar sa paspas nga pagdumala. Ang taas nga tulin niini nga nagpakunhod sa oras nga gikinahanglan aron ma-load ug mag-unload ang mga PCB, nga nagdugang materyal nga pag-uswag sa oras sa paggasto sa PCB.
